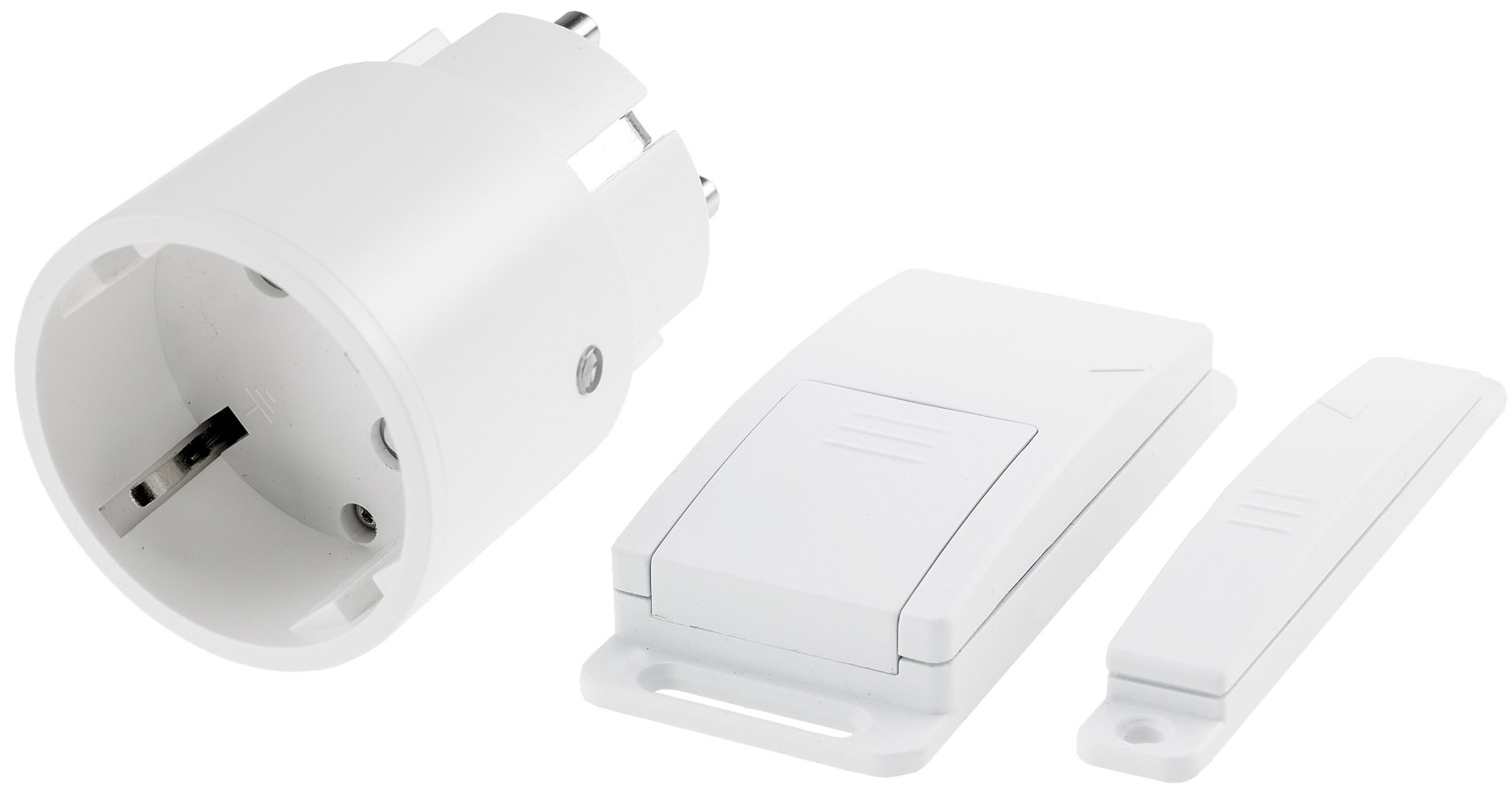

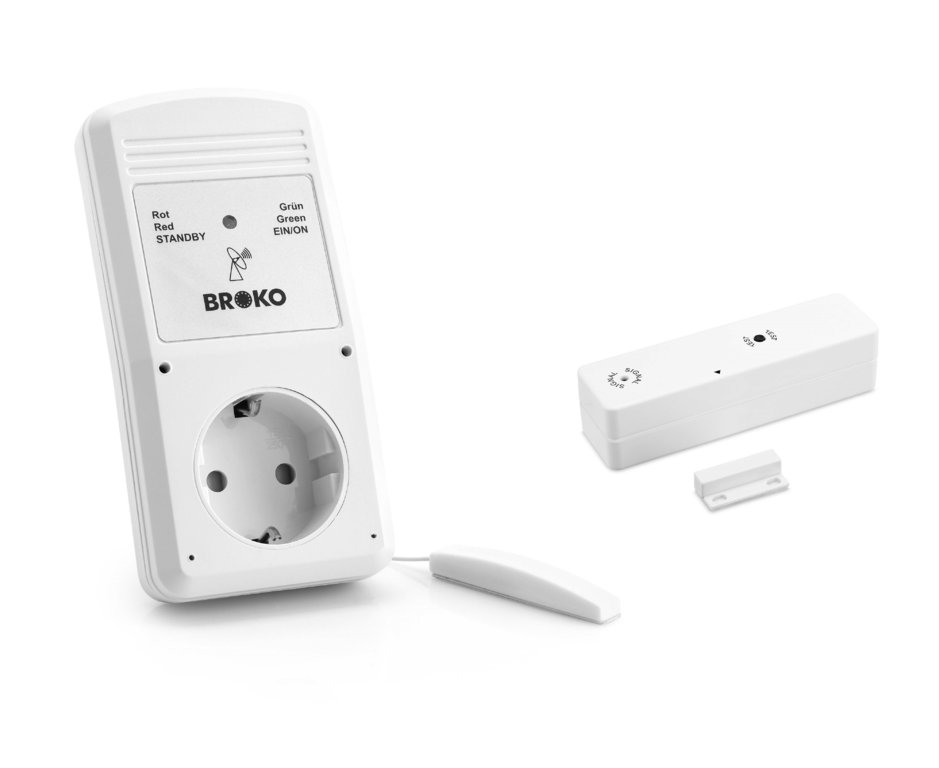

Fenster-Kontaktschalter für DunstabzugshaubenHohe Reichweite (433,92MHz)bis zu 30 Meter bei freiem Funkfeld.einfache Anlernfunktion (lernt den passenden Code vom Sender und merkt sich diesen)max. Schaltleistung: 2000W
• Anschluss an 230V / 50Hzintegr. ÜberlastschutzSteckdose Maße: Ø49x80mm (mit Sockel), eingesteckt 42mm tief.Set bestehend aus Funk-Zwischenstecker und Funk Magnetkontakt
Durch den Einsatz der Funk-Abluftsteuerung FDS 200 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Sender am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information per Funk an den Einbauempfänger. Dieser gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist.
TÜV geprüft
Sendermaße:31 x 55 x 18 mm
Herstellerfarbe:Weiß
Zulassungen:DIBt
Produkt-Art:Funk-Abluftsteuerung
Schaltleistung:max. 1150 W
Leistung (Details): 1150 W

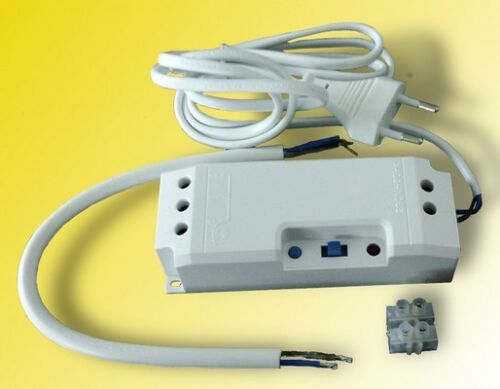

EINBAU-FUNK-ABLUFTSTEUERUNG AS 6020.3 mit Mini-Fenstersender
Hinweis: Dieser Funk-Fensterkontaktschalter hat keine DIBt-Zulassung ( Deutsches Institut für Bautechnik )! Bitte fragen Sie vor Kauf Ihren Schornsteinfeger, ob die DIBt-Zulassung zwingend erforderlich ist.
EINBAUGERÄT für Dunstabzugshaube oder Unterputzdose mit einem Mini-Sender, der wahlweise mit weißem oder braunen Gehäuse (passend für Holzfenster) eingesetzt werden kann.
Funk-Reichweite bis zu 50 Meter (Freifeld)
Komplettset inkl. Montagematerial und Batterie
Bis zu 8 Sender können verwendet werden
Mini-Sender (Fenster)
Komplett kabellose Mini-Sendeeinheit
Unauffällig am Fensterrahmen
Weißes Gehäuse - sowie zusätzliches braunes Austauschgehäuse beigefügt (z. B. für Holzfenster)
Batterie-Lebensdauer bis zu 2 Jahre
LED-Statusanzeige
Empfänger (Abzugshaube, Ventilator)
Zum Einbau in die Abzugshaube oder in die Unterputzdose
Lichtfunktion der Abzugshaube kann erhalten bleiben, auch wenn das Fenster geschlossen ist (in Abhängigkeit des verwendeten Abzugshaubenmodells)
Wahltaster OFFEN/GESCHLOSSEN schaltet angeschlossene Geräte wahlweise bei geöffnetem Fenster (für Abluftgeräte) oder geschlossenem Fenster (Klima- oder Heizgeräte) EIN oder AUS
Schaltleistung 1000 Watt
Stromversorgung:
Sender: Batterie 1x 3V CR 2477
Empfänger: 230 V / 50 Hz
Schaltleistung: max. 1000 W (5A)
Frequenz: 434 MHz
Dieses Gerät ist das neueste Mitglied der Funk-Abluft-Sicherheitsschalter BL220xx-Familie und dient der Erhöhung der Sicherheit, des Komforts und der Energie-Ersparnis beim gemeinsamen Betrieb einer Entlüftungsanlage wie z.B. einer Dunstabzugshaube, eines Kochfeldabzugs oder Wohnraumlüftungsanlage mit einer offenen Feuerstätte.

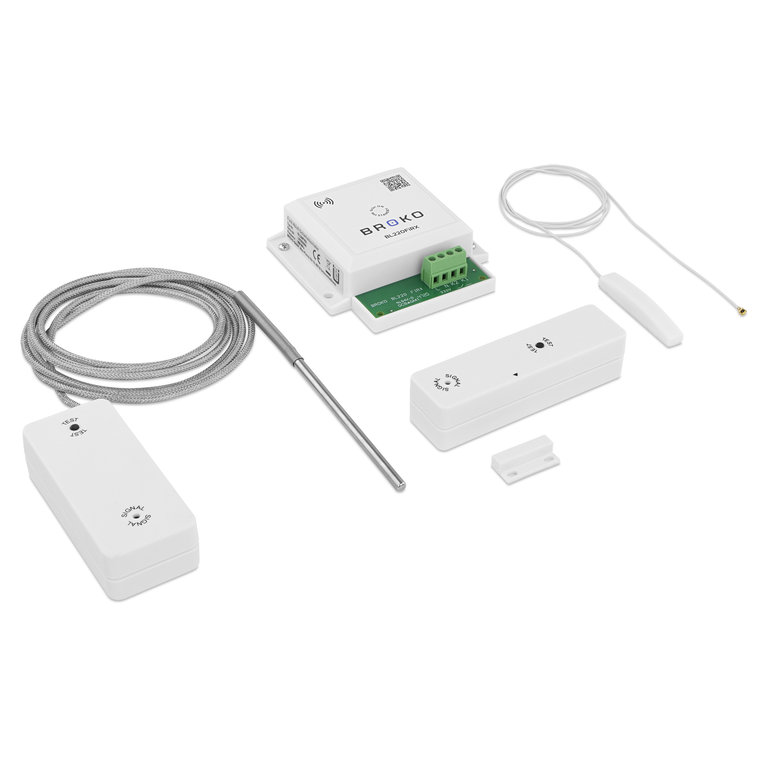

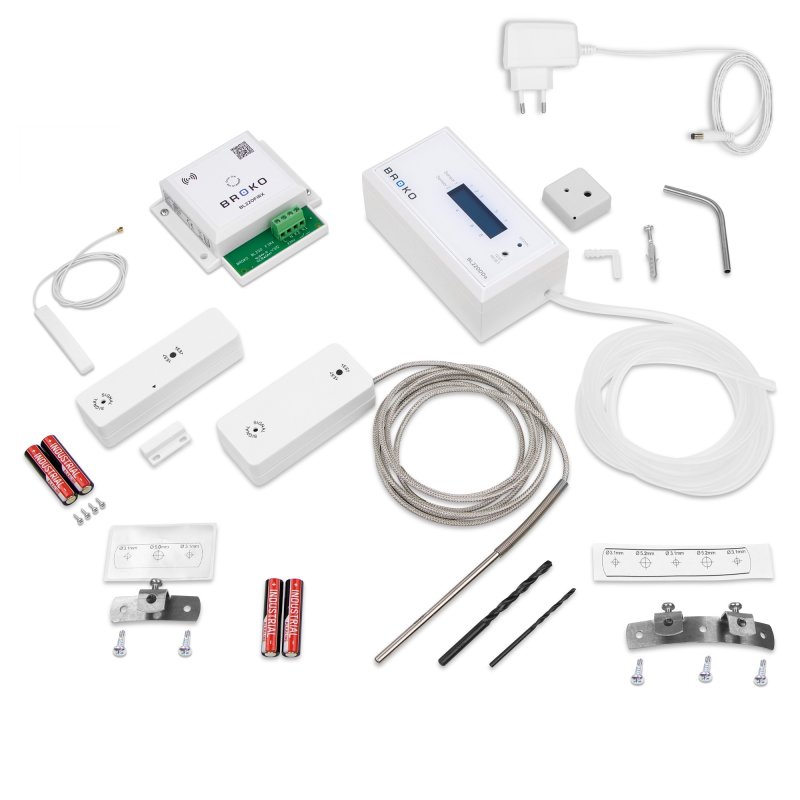

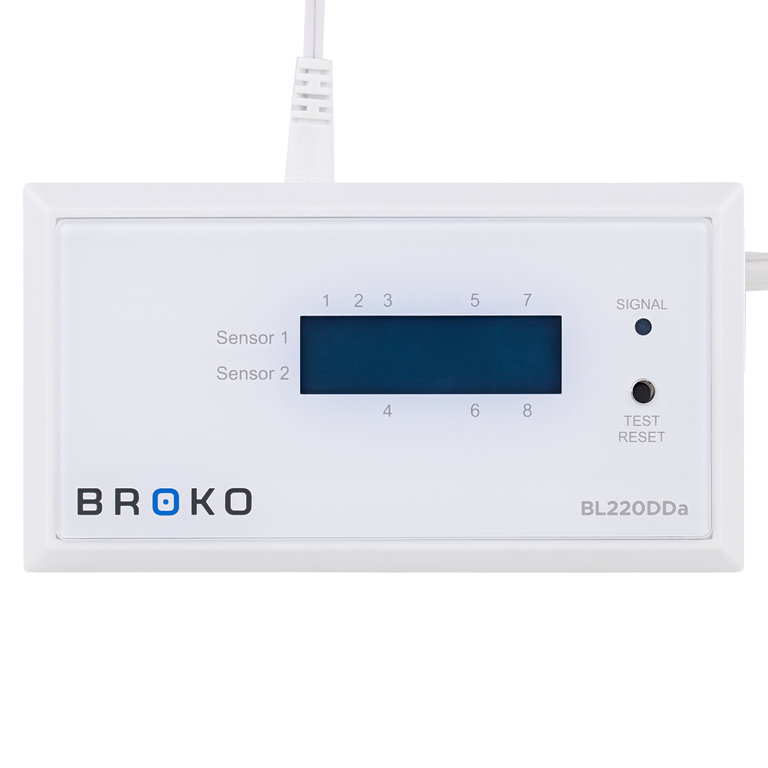

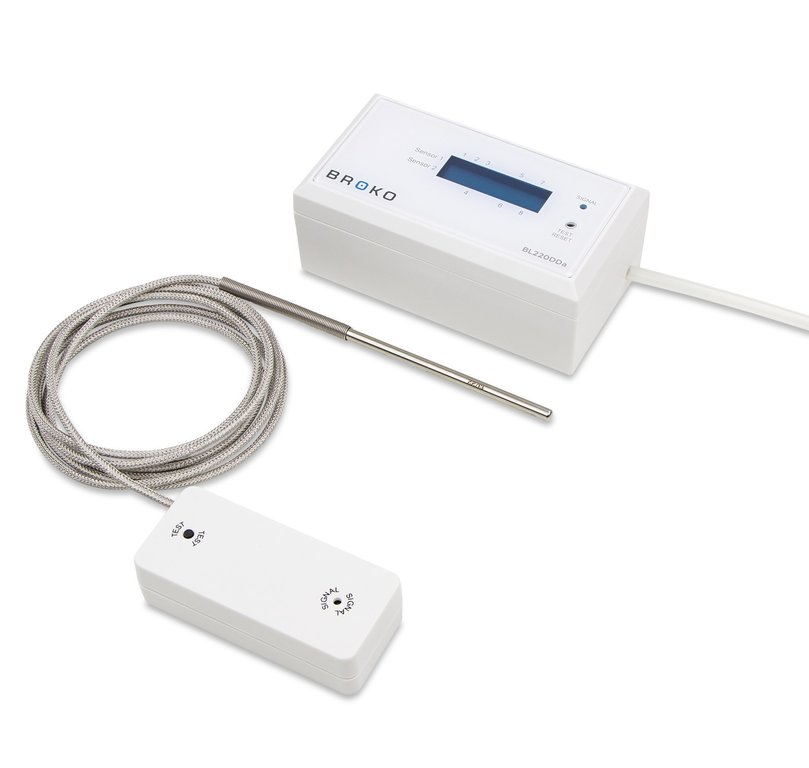

Der Funk-Differenzdrucksensor BL220DD bildet gemeinsam mit dem Abluft-Sicherheitsschalter BL220F oder BL220Fi ein Sicherheitssystem zur Überwachung des Differenzdrucks zwischen Aufstellraum der Feuerstätte und dem Verbindungsstück (Schornstein) oder Außenatmoshäre während des gleichzeitigen Betriebes einer Entlüftungsanlage wie z.B. einer Dunstabzugshaube, eines Kochfeldabzugs oder Wohnraumlüftungsanlage mit einer offenen Feuerstätte. Aufgrund eventuell problematischer Wetterbedingungen wird empfohlen zusätzlich einen BL220Temp (Temperatursensor) zu verwenden.

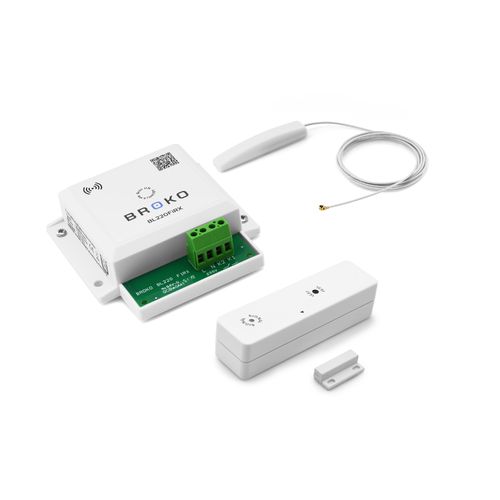

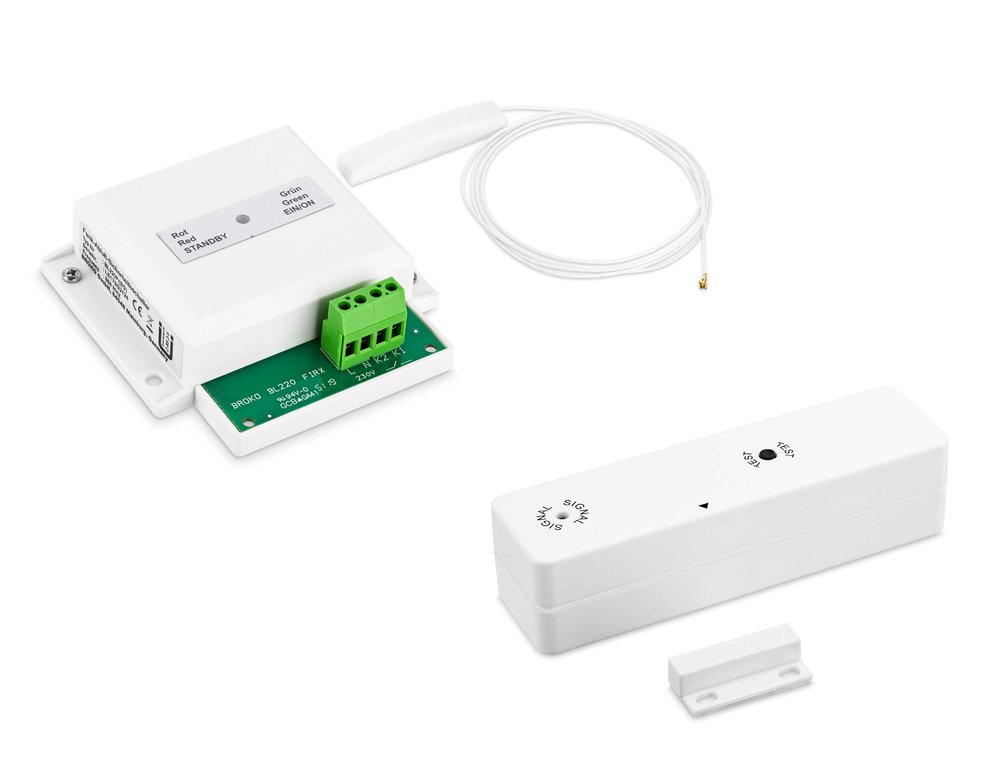

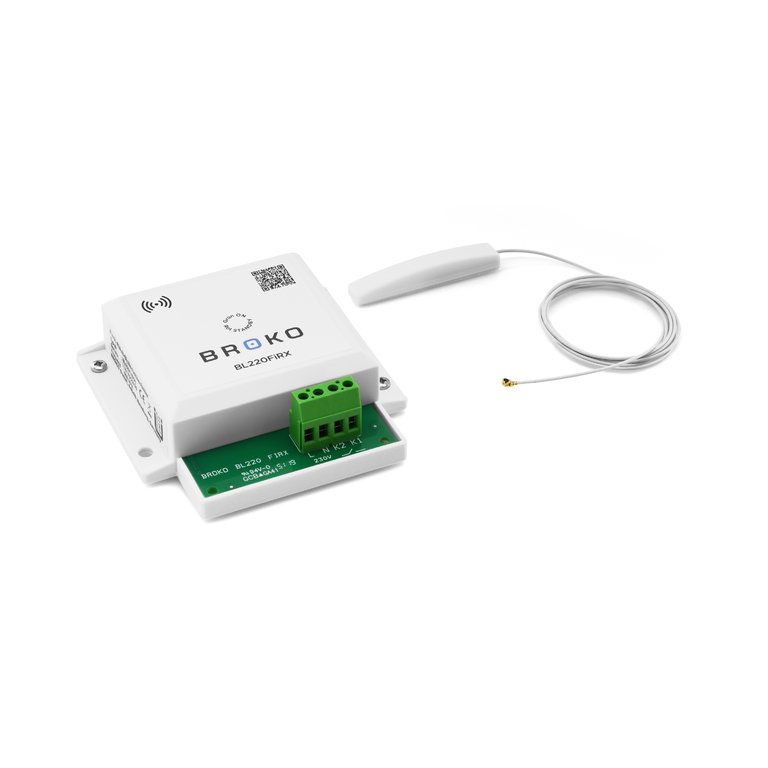

Der BL220FiRX ist ein zusätzlicher Empfänger als Einbauversion des modularen Abluftsystems BL220F/BL220FA/BL220Fi (mit DIBt Zulassung). Er kann als Ergänzung zum BL220F, BL220FA oder BL220Fi eingesetzt werden und ein weiteres Abluftgerät (z.B. Lüftung) neben der Dunstabzugshaube steuern. So steuert der eine Sender des BL220F/FA/Fi gleichzeitig mehrere (unberenzte Anzahl möglich!) Empfänger-Geräte, ohne dass ein weiterer Fenstersender benötigt wird.
Dazu muss lediglich die Kodierung des BL220FiRX an die des bestehenden Senders des BL220F/BL220FA/BL220Fi angepasst werden. Nach einer erneuten Testphase des neuen Empfängers mit dem bestehenden Sender, können die zwei Empfänger reibungslos nebeneinander von einem Sender gesteuert werden.
Dabei folgt der BL220FiRX demselben Funktionsprinzip wie der Empfänger des BL220Fi und bietet somit dieselben Vorteile, sowie dieselbe Sicherheit.
Der BL220FiRX steuert wiederum nur den Lüftermotor, nicht die komplette Stromversorgung des Abluftgeräts. Dank seiner externen Antenne kann der BL220FiRX auch hinter einer Metallverkleidung montiert werden. Dies ist so zu gestalten, dass die Außenantenne aus der Metallverkleidung herausgeführt wird und außerhalb dieser montiert wird (z.B. an der Decke).
Achtung! Bei Dunstabzugshauben verwenden Hersteller neuerdings bürstenlose Gleichstrommotoren (BLDC Motor). Vergewissern Sie sich beim jeweiligen Kundendienst des Haubenherstellers ob eine Vorbereitung zum direkten Anschluss eines Fensterkontaktschalters vorhanden ist. Wenn ja, kann diese direkt mit dem potentialfreien Kontakt des BL220FiRX (Klemmen K1, K2) verbunden werden. Dies gilt auch für Muldenlüfter / Kochfeld-Dunstabzug nach unten!
Ist dies nicht der Fall, verwenden Sie die Type BL220FA.
