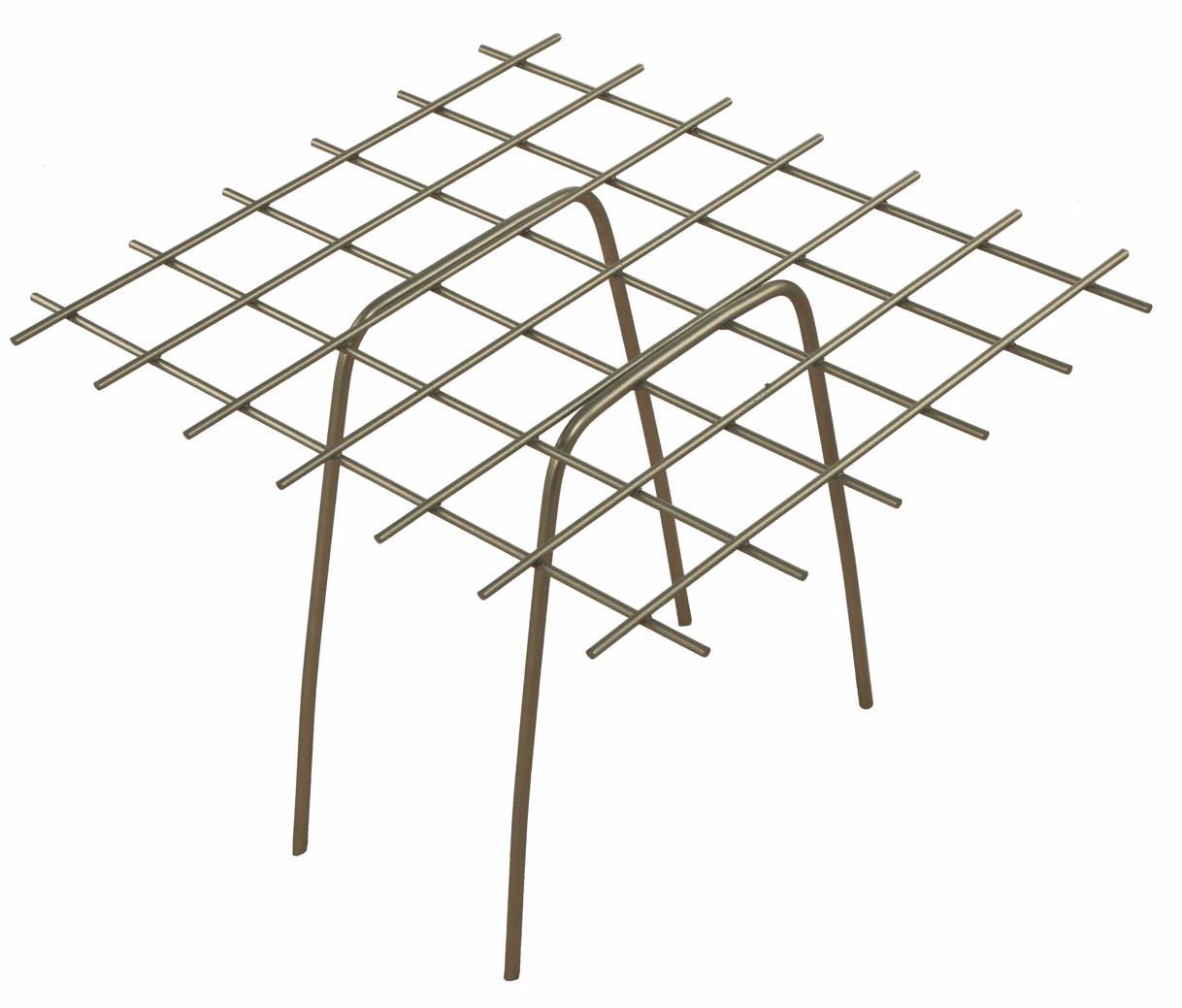

Mit anpassbaren Klammern zum Einklemmen in den Schornstein.
Außenmaße:
- Für Gitter 14 x 14 cm: Außenmaß ca. 24 x 28 cm
- Für Gitter 20 x 20 cm: Außenmaß ca. 28 x 32 cm

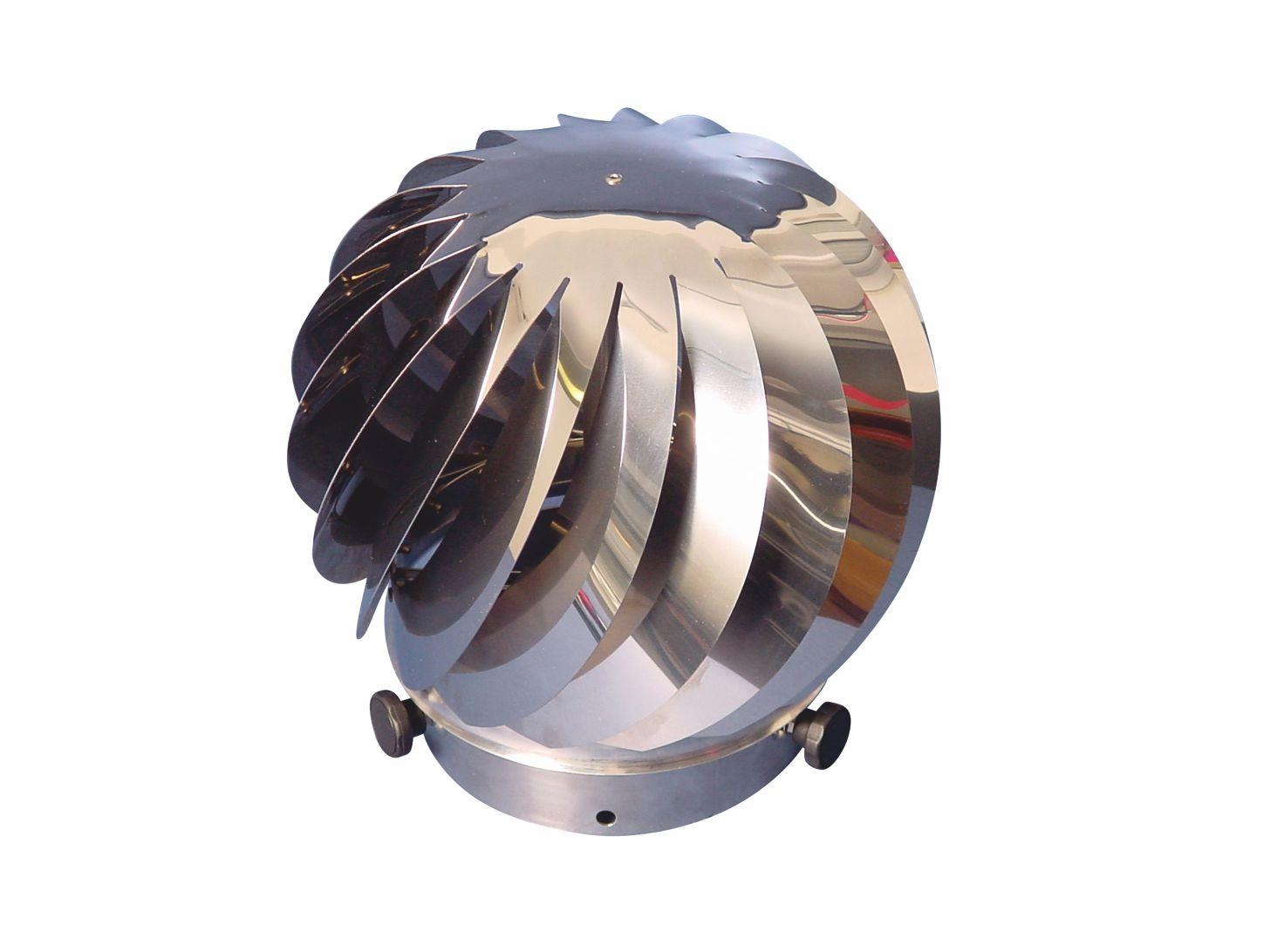

Die Ventilatoren werden direkt vom Wind angetrieben. Durch die Rotation wird in dem System, auf dem der Ventilator montiert ist, ein Unterdruck erzeugt und die Luft bzw. das Abgas aktiv abgeführt. Durch die spezielle Form wird das Eindringen von Regenwasser und Fremdkörpern (wie z.B. Laub, Vögel, Wespen usw.) weitestgehend verhindert. Windgetriebene Ventilatoren arbeiten schon bei geringen Windgeschwindigkeiten und sind dabei äusserst umweltfreundlich, da sie ohne jegliche Energiequelle auskommen. Die Ventilatoren sind unabhängig von der Wind- richtung und daher überall einsetzbar. Der AirMaster® verhindert zuverlässig Abgasrückstau auf Schornsteinsystemen aller Art und halten den Schornsteinzug konstant. Durch die ständige Ventilation wird der Schornstein trocken gehalten und so der Versottung vorgebeugt. Der AirMaster® ist nicht für Nadelhölzer geeignet (kein zugelassener Brennstoff) - TÜV-Prüfzeugnis für Abgasanlagen (nicht LAS) - Komplett aus korrosionsbeständigem Edelstahl - Mit Rohraufnahme und aufklappbare Rotoreinheit - Gegen Rauch und Kondensat geschützte Edelstahl Kugellager - Wartungsfrei - Einfache und schnelle Montage - Für Festbrennstoffe bis 600 °C

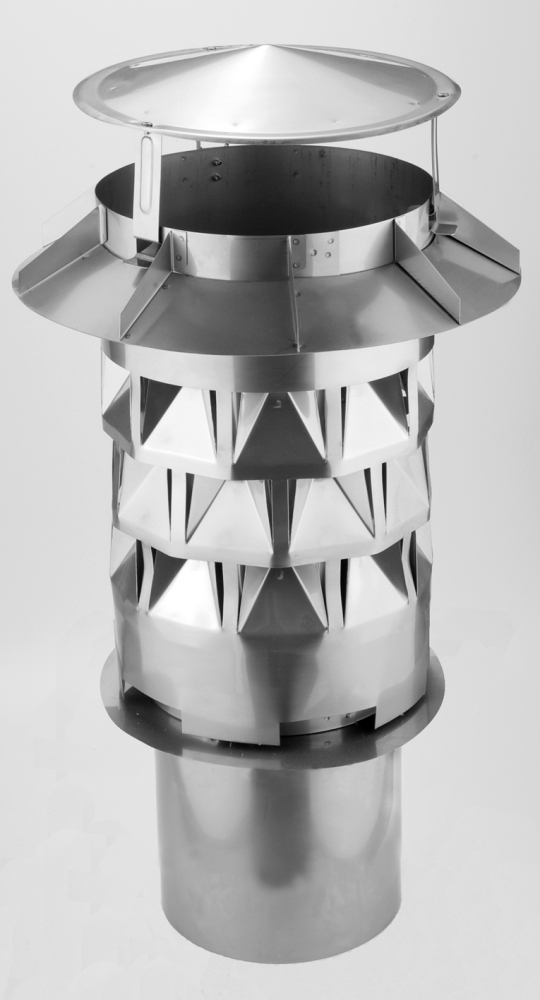

Aufsätze verstärken den Schornsteinzug und bieten Schutz vor störenden Winden und auch Fallwinden. Die Aufgabe des Aufsatzes ist es, die bestmögliche Leit- und Saugwirkung für die Abgase zur erzeugen. Die seitlich versetzten Schlitze erzeugen mit dem Wind eine Sogwirkung im Schornstein und außerdem werden störende Winde abgeleitet. Die Höhe des Aufsatzes ab Schornsteinkopf beträgt ca. 70 cm. Der Aufsatz hat zur Reinigung des Schornsteins einen klappbaren Deckel. Eine wichtige Angabe für unsere Produktion ist, ob der Schornstein aus Formstein (Plewa) oder gemauert ist.
Aufsätze verstärken den Schornsteinzug und bieten Schutz vor störenden Winden und auch Fallwinden. Die Aufgabe des Aufsatzes ist es, die bestmögliche Leit- und Saugwirkung für die Abgase zur erzeugen. Die seitlich versetzten Schlitze erzeugen mit dem Wind eine Sogwirkung im Schornstein und außerdem werden störende Winde abgeleitet. Die Höhe des Aufsatzes ab Schornsteinkopf beträgt ca. 70 cm. Der Aufsatz hat zur Reinigung des Schornsteins einen klappbaren Deckel. Achtung: Eine wichtige Angabe für unsere Produktion ist, ob der Schornstein aus Formstein (Plewa) oder gemauert ist.

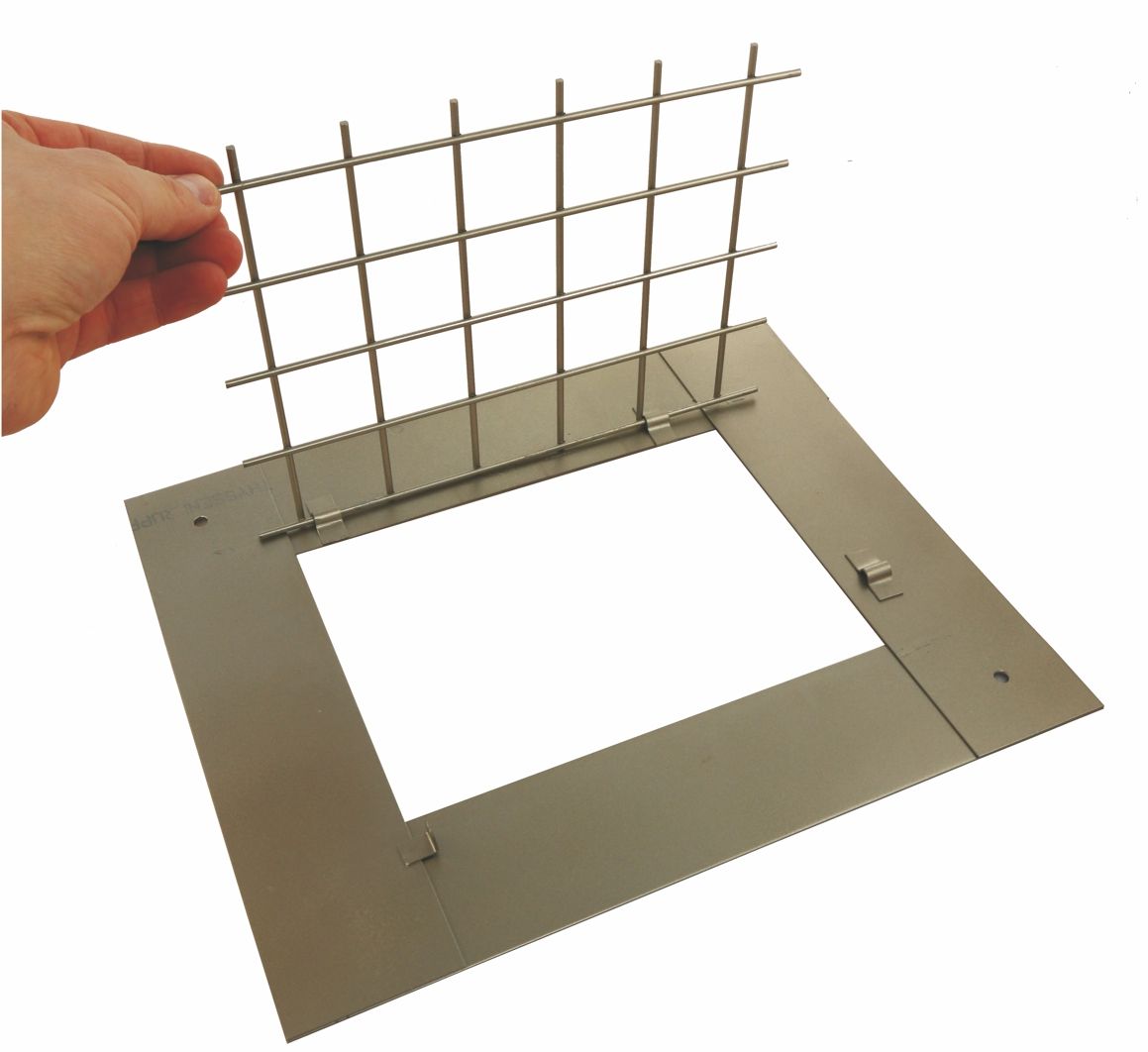

Lochmaß: 26 x 26 cm
Breite des Flanschs: ca. 8 cm

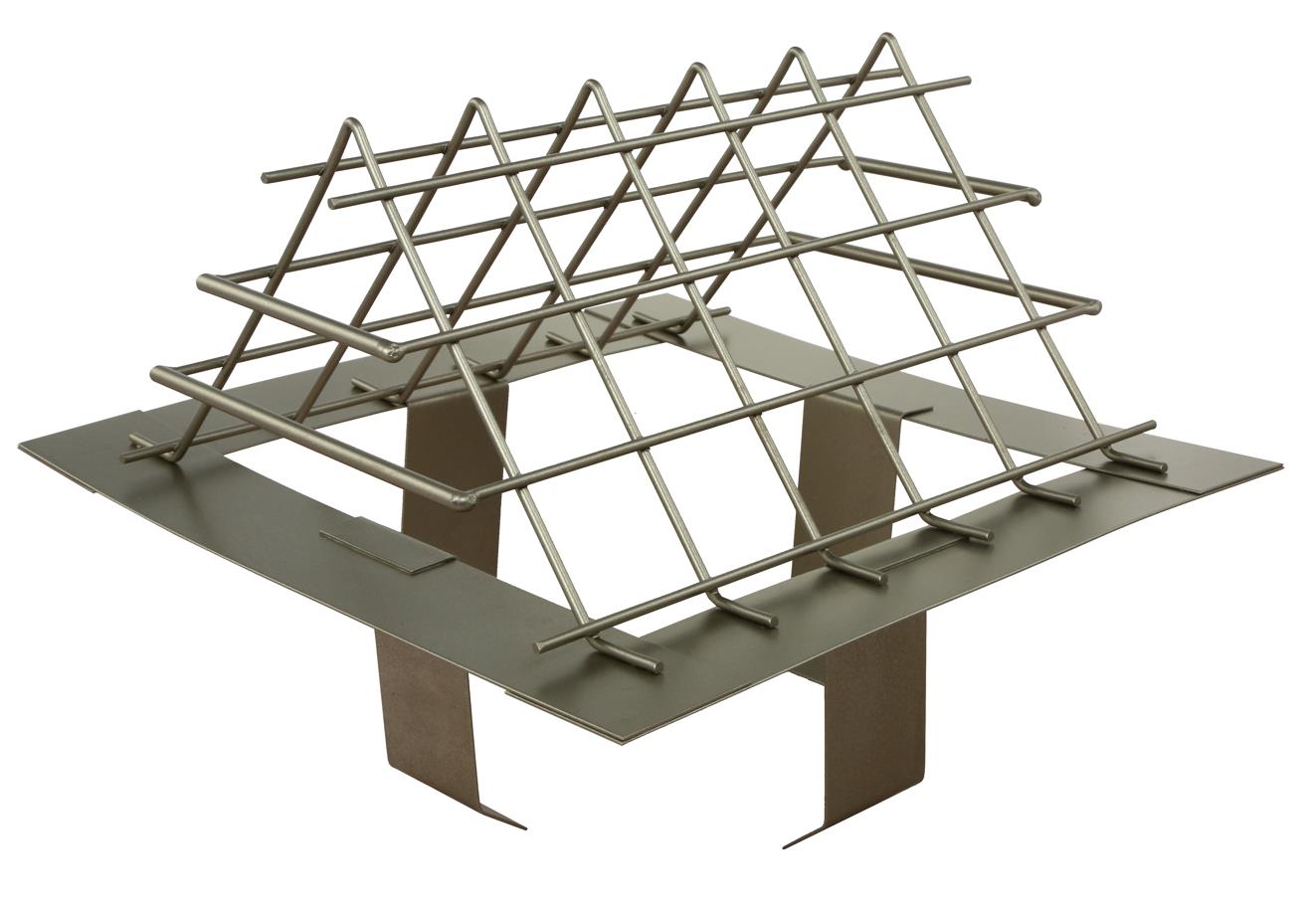

Mit Innenrahmen zum Aufdübeln auf den Schornsteinkopf, mit aufklappbarem, dachförmigem Deckel,
Maschenweite 1 cm.
Material: VA-Blech 0,8 mm 1.4301, matt
Korbaußenmaß (muss kleiner als Schornsteinkopf sein),
Rahmeninnenmaß (muss größer als Schornsteinzug sein)
Sondermaße wie größere oder rechteckige Formen möglich (Skizze des Schornsteinkopfes erforderlich).

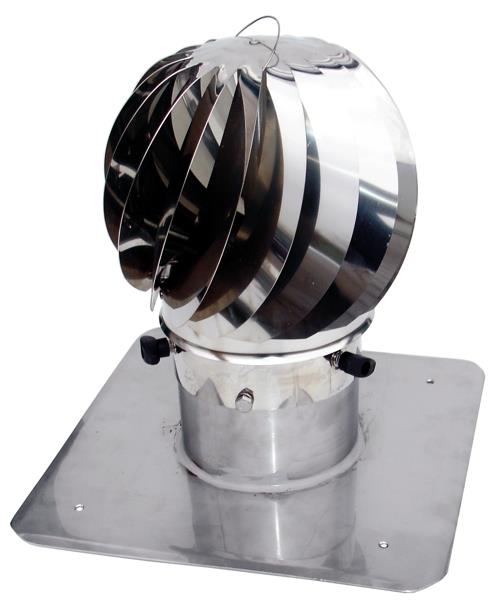

Außenmaße der Platten:
- Für Ventilator 155 mm: 360x360 mm
- Für Ventilator 185 mm: 390x390 mm
- Für Ventilator 220 mm: 420x420 mm
- Für Ventilator 300 mm: 450x450 mm
Lieferung ohne Ventilator

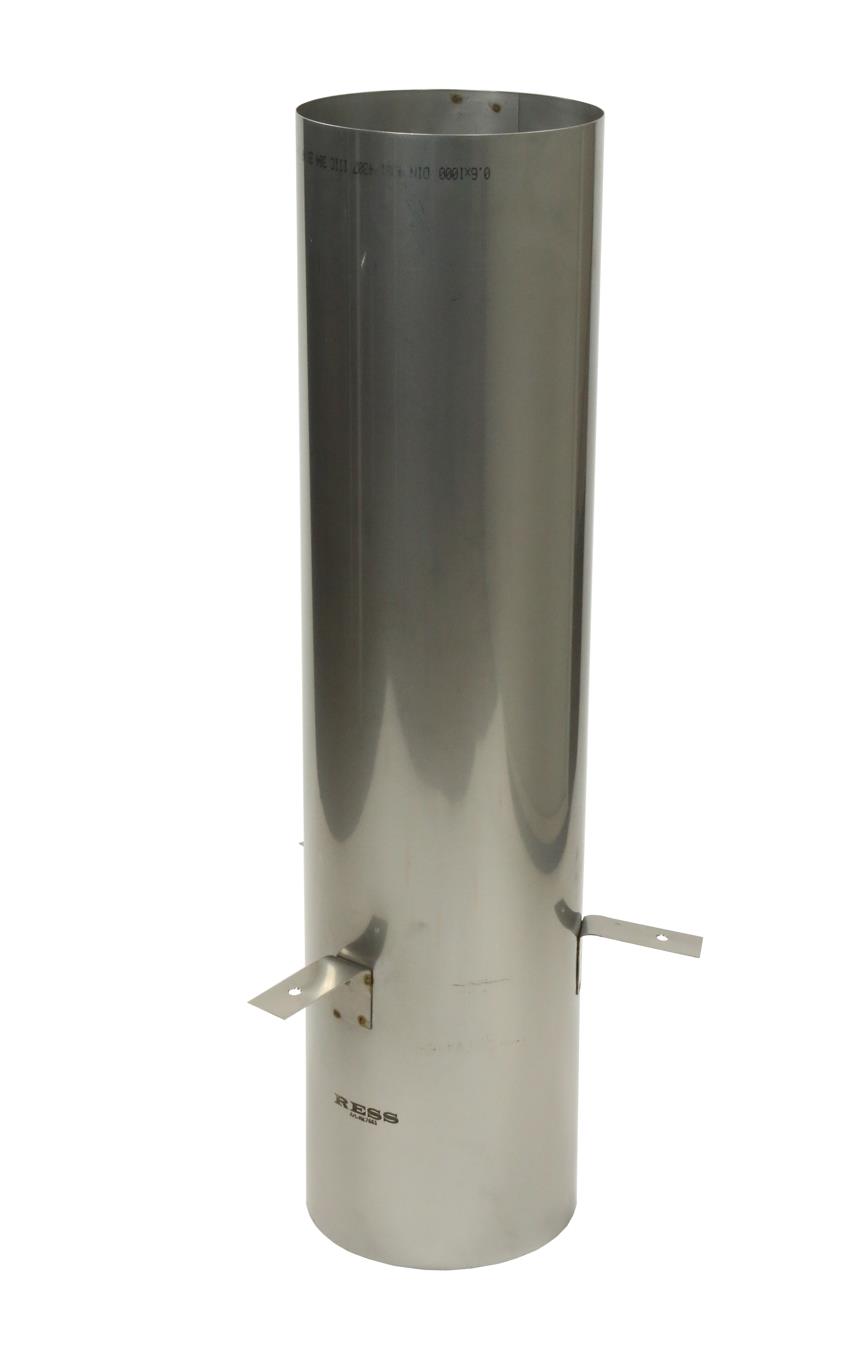

Materialstärke 0,6 mm - Fußlänge ca. 20 cm Der Fuß wird ca. 5 mm kleiner gefertigt, damit er in das angegebene Maß passt. Bitte zur Bestellnummer angeben ob eckiger Fuß oder für Formstein.
Materialstärke 0,6 mm - Fußlänge ca. 20 cm Der Fuß wird ca. 5 mm kleiner gefertigt, damit er in das angegebene Maß passt. Bitte zur Bestellnummer angeben ob eckiger Fuß oder für Formstein.
Doppelwandige Abgasanlage aus Edelstahl für alle Regelfeuerstätten im Unterdruckbetrieb, trockene oder feuchte Betriebsweise.
Technische Daten:
Brennstoff: Öl, Gas und Festbrennstoff
Einsatztemperatur: <600°C (mind. 70 mm Wandabstand)
Material: innen: 1.4404 / L 99 / 1.4571 - außen: 1.4301
Wandstärke: innen: 0,5 mm - außen: 0,5 mm
Schweißnaht: WIG durchgehend Laser
Isolierung: Mineralische Isolierung mit 25 mm Wandstärke - Rohdichte 120 kg/m³
Verbindung: Steckverbindung Muffe/Sicke mit Klemmband
Zulässig für Überdruck: Nein
Rußbrandbeständig: Ja
Freistehendes Ende: 3 m ab letztem Wandhalter
Mittlere Rauhigkeit: 1,0 mm
Wärmedurchlasswiderstand: 0,26 m² K/W
Zertifizierung: 0036 CPD 91289 006
Fußlänge: ca. 250 mm
Außenmaß der Platte: ca. 400 x 400 mm
Lieferumfang:
1 Grundplatte mit Einschub, Längenelement(e) und Mündungsabschluss

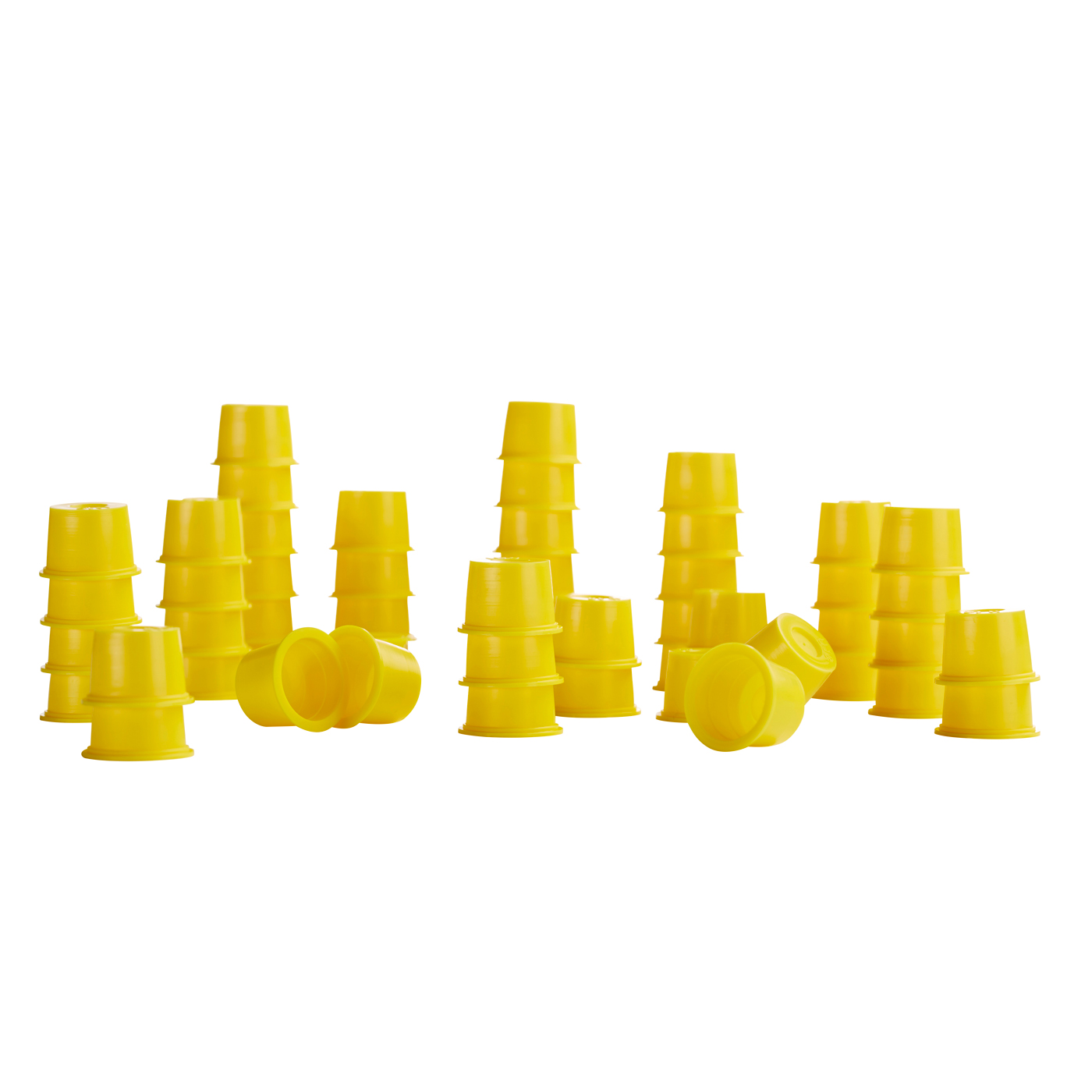

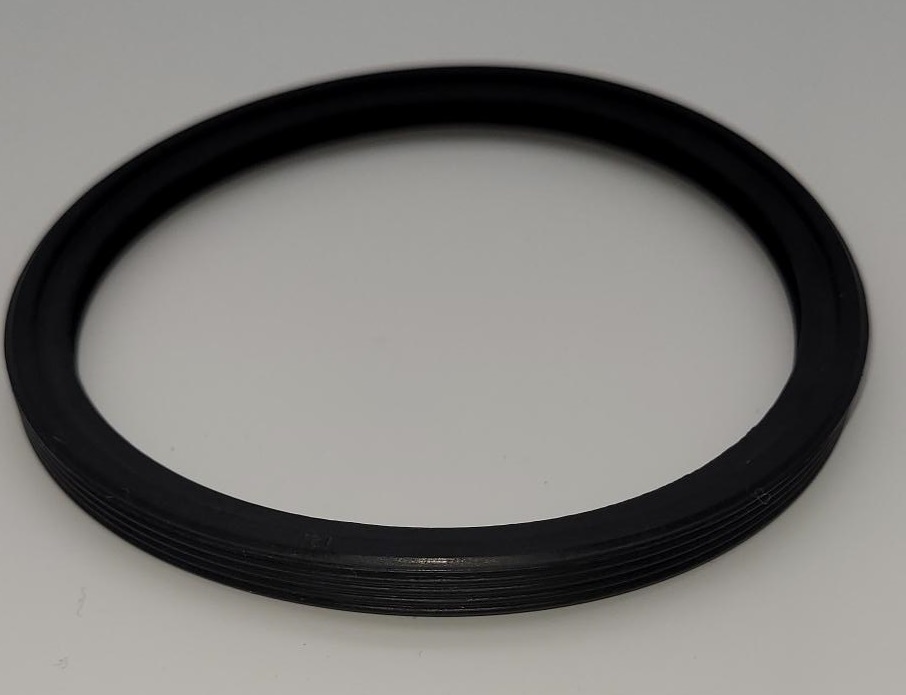

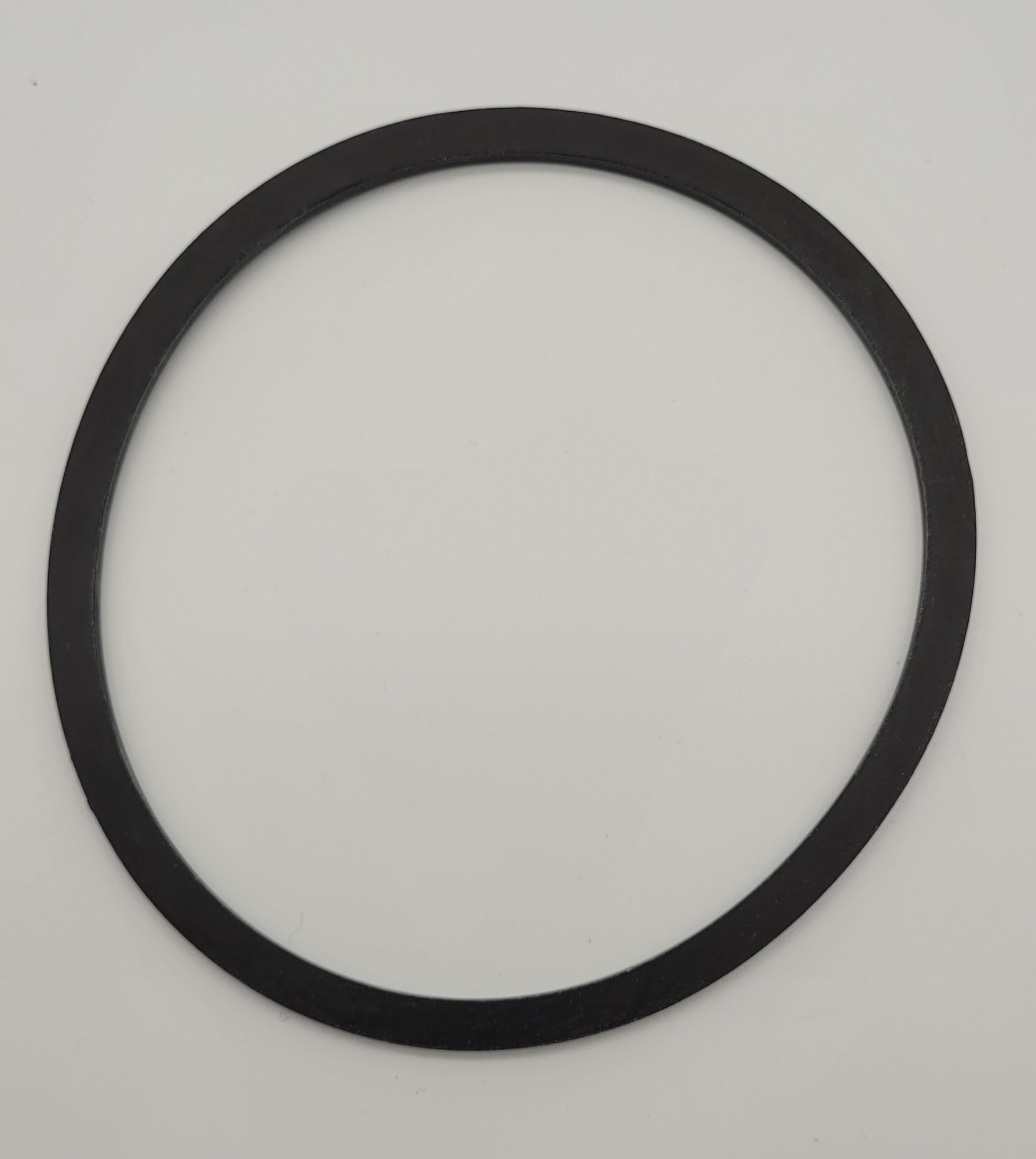

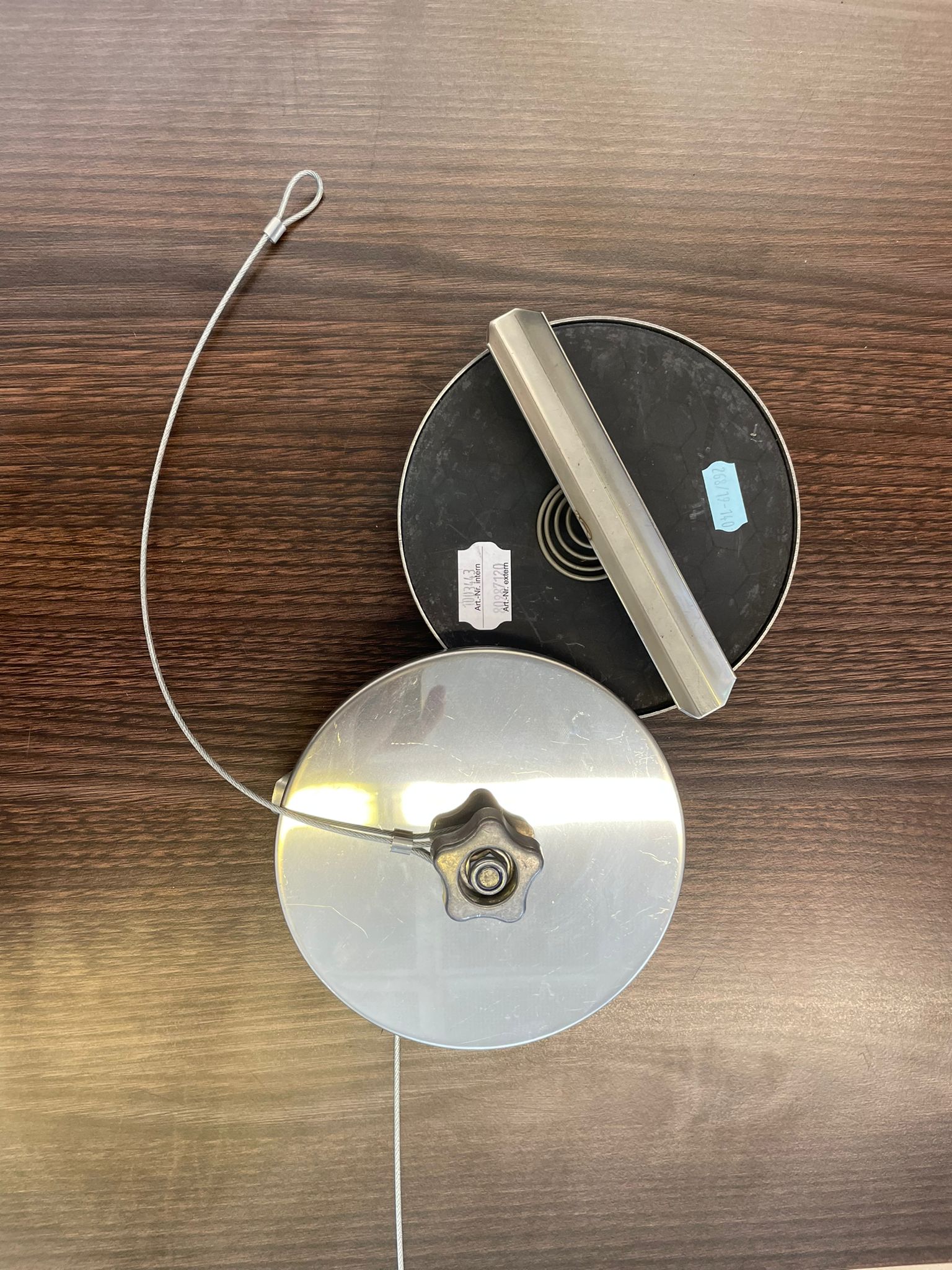

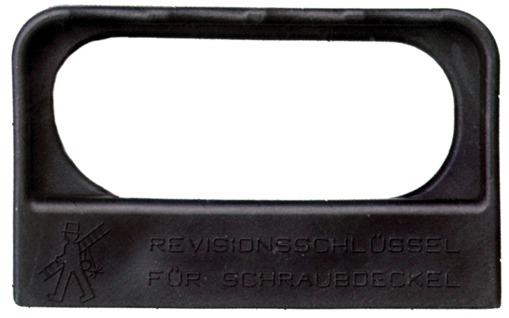

5 x Revisionsdeckeldichtung EPDM Ø705 x Revisionsdeckeldichtung EPDM Ø1102 x UV-Reparaturset starr 80 mit Dichtung8 x Messschrauben, Stopfen bzw. Kappen1 x Revisionsdeckel rund Ø701 x Revisionsdeckel rund Ø1101 x säurefreies Gleitmittel 30g1 x Revisionsschlüssel
